叫人闻风丧胆的微针模,千万个微针面残渣怎么清除?

Home/员工博客/叫人闻风丧胆的微针模,千万个微针面残渣怎么清除?



微针模相信很多人都听说过,都说微针模加工精度的要求让人闻风丧胆。



闻风丧胆?有这么夸张吗?

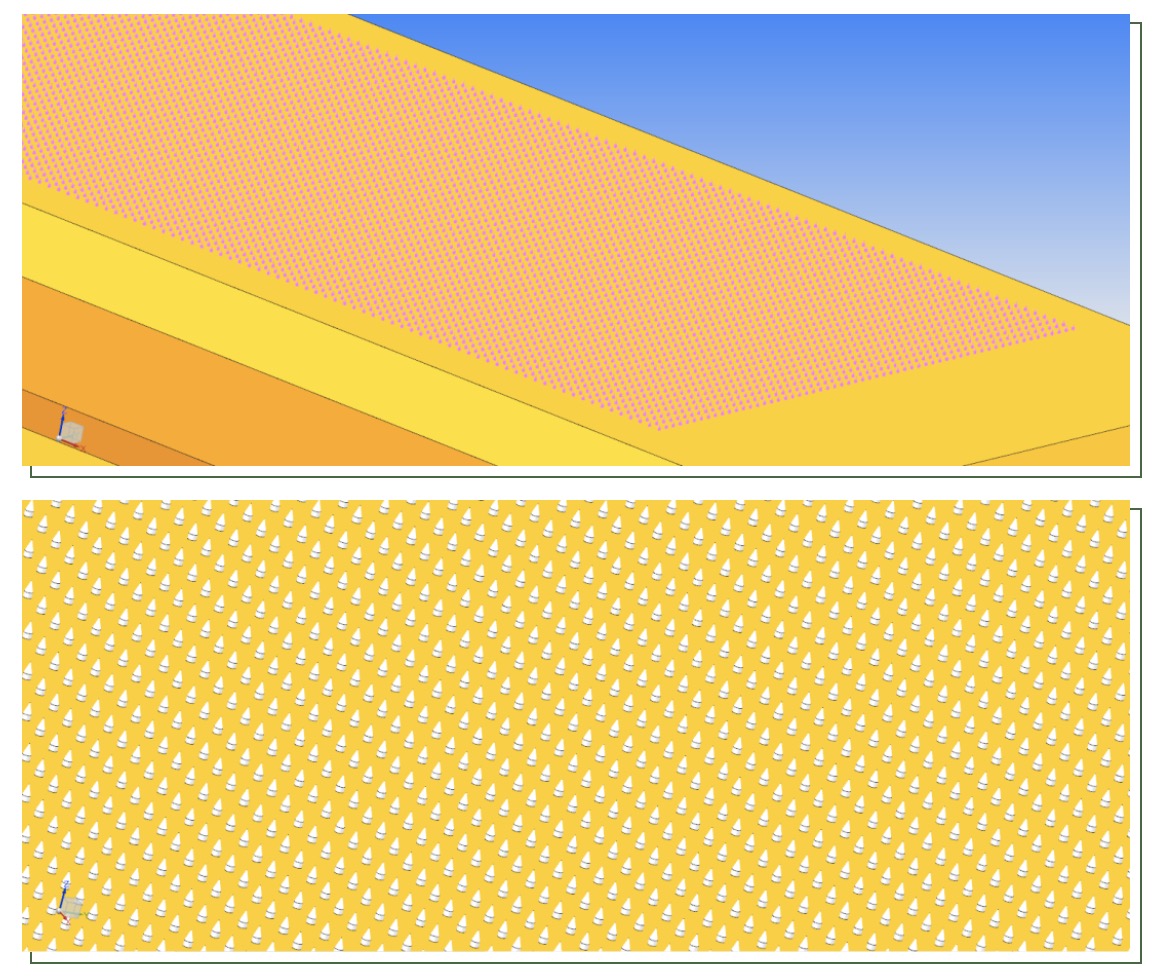

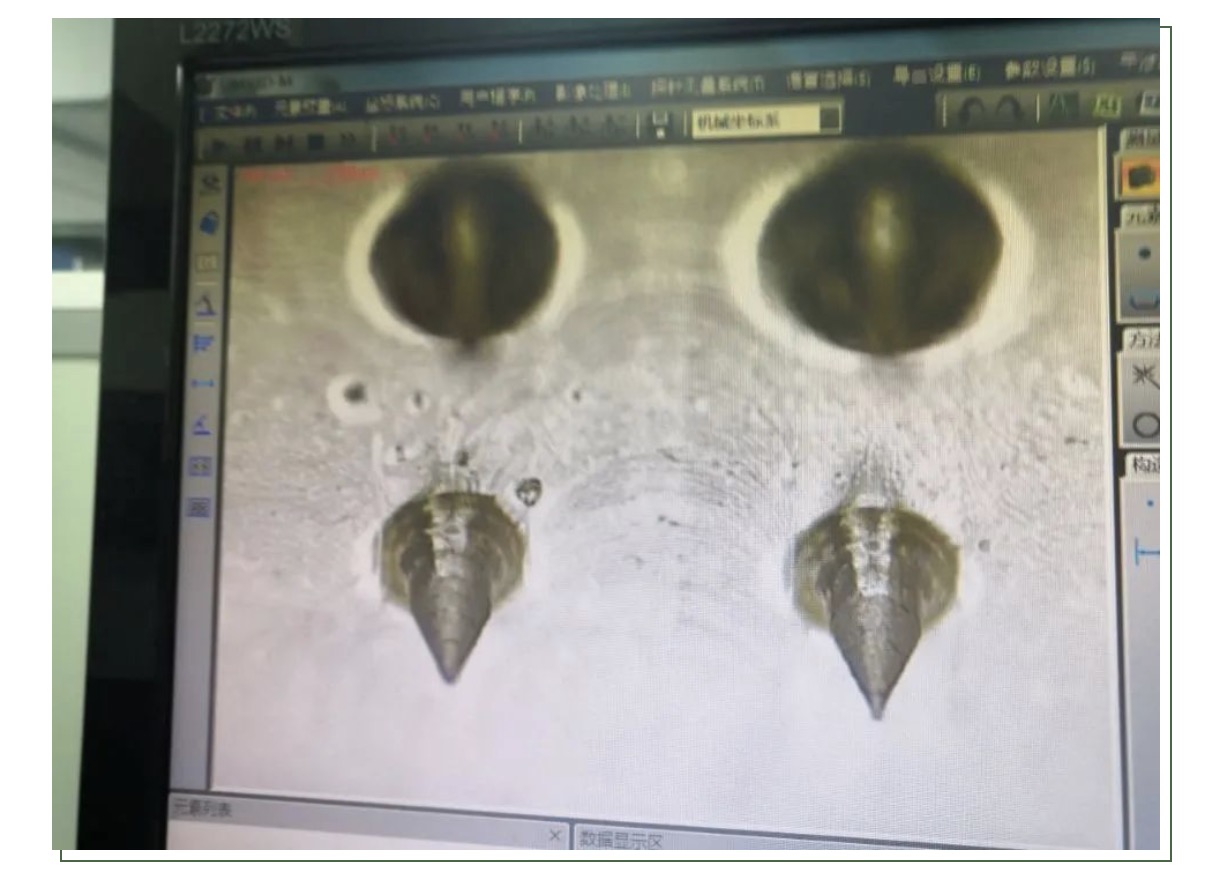

微针模的微针尺寸都非常小,本次的微针根部只0.15mm,尖锥顶仅有0.01mm , 且微针密集,位置相对尺寸要求在0.01mm以内。能加工微针模的刀具仅有0.2mm大小,光洁度Ra0.2以下(通俗说就是大家日常见到的镜面效果)。





然而就是这样一款模具不但要求表面光滑无杂物、无残渣、放大后看不到刀纹、还要求任何微针不可弯曲、不可变形、针尖无缺陷。



真可谓“一着不慎 全盘皆输,千万只针只要有一根针不良,整个模具报废,容不得点闪失”。整个加工的过程我们小心翼翼,不能有任何一只不良。



就在我们为终于顺利地交货客户而松了一口气时,客户那来传来了试模的消息:“试打了十几个模次,透明的胶件上白点仍没有完全清除。因为是特殊的胶料,价格昂贵,希望对模具进行改善”。

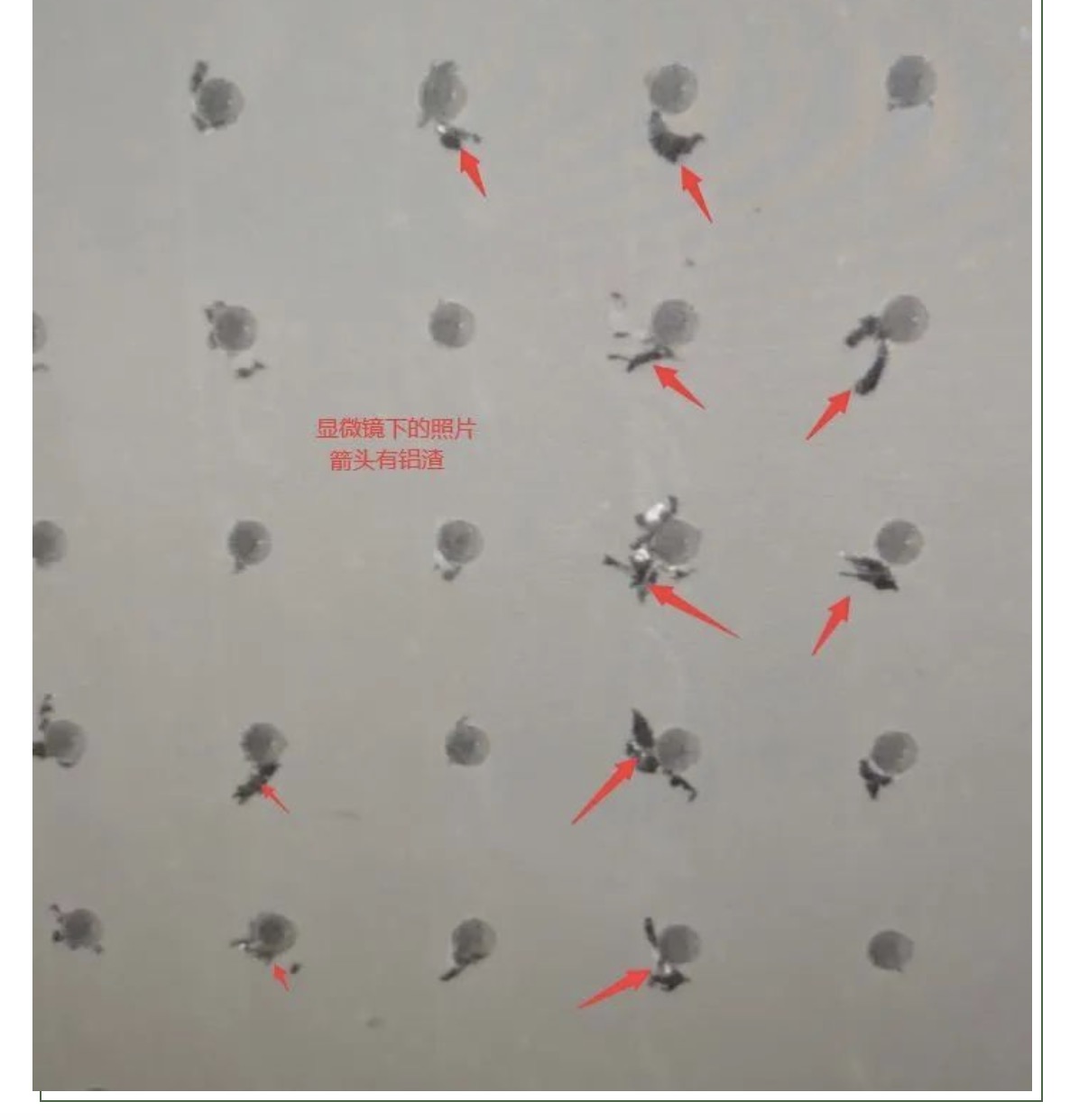

我们马上进行了分析及不良原因排除,最终把原因锁定在微针周边的铝料残渣上。这千千万个微针残渣怎么才能清理干净?我们查阅度娘、翻阅资料,微小件残渣清理办法,有的建议通过空压机风枪吹,有的建议用高压水枪,有的建议用毛刷清洗……





可这些方向很有可能会导致微针变形。那怎么办?清洗成了一道难题。我们尝试用脱模水清洗剂、多种比例酒精清洗,但通过50倍显微镜放大检查,仍能发现部分残留。正当我们一筹莫展时,“用的超声波清洗,很多情况下用超声波清洗的确有效,这次应该也有希望!”。

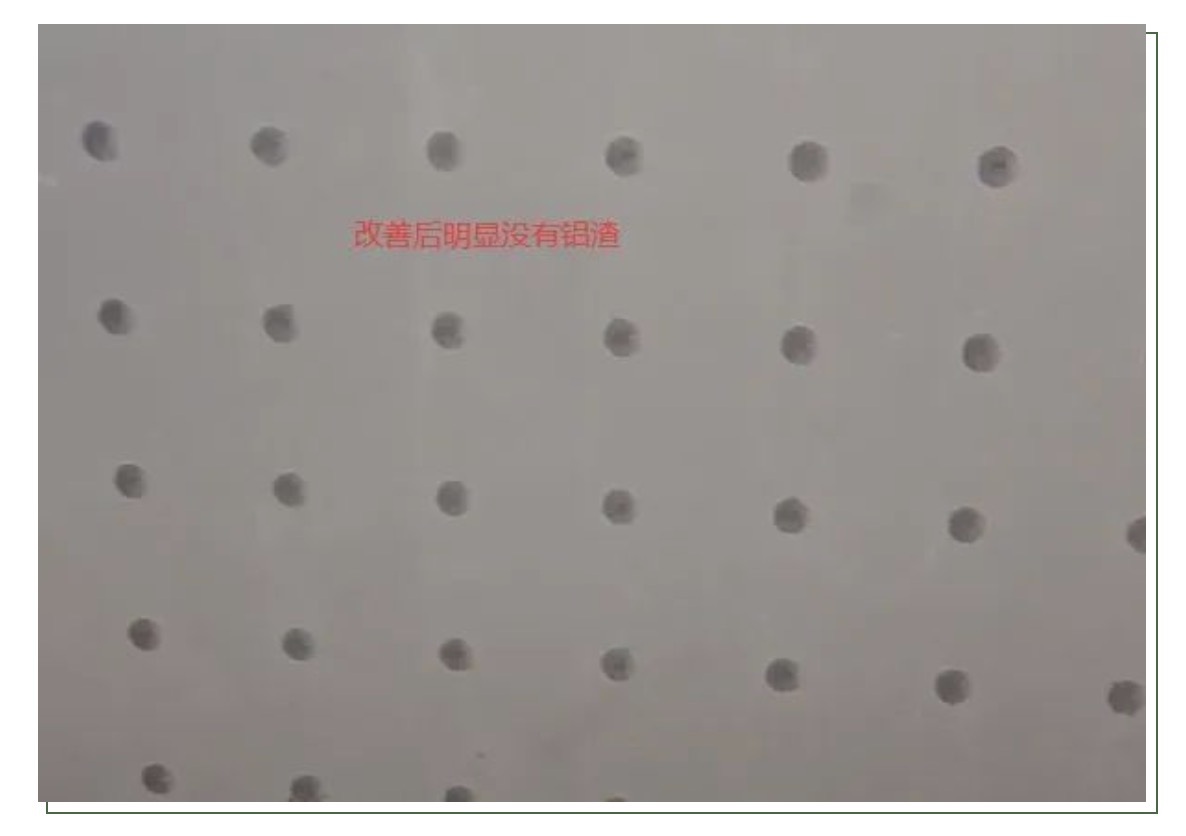

团队讨论确定超声波清洗方案可行,反复调试,终于找到了适合参数,终于把模具上面的铝渣清理干净,再次交付客户,试模效果不错。客户说解决了困扰他们多年存在的问题。客户很快通知验收通过,截止发稿,使用正常,品质稳定,这一次应该是真的可以松一口气了吧!





这样的经验我们技术部门将作成超声波清洗作业指导书,记录超声波的条件。今后的类似案子,把超声波清洗这个要求写入工程图中,水平展开下去。
