宁工告诉你汽车检具设计的2个基本步骤

Home/精加技术交流/宁工告诉你汽车检具设计的2个基本步骤

1、检具体设计建模的设计
首先要参照零件图纸分析工件,初步拟定检具设计方案,确定检具的基准面、凹凸情况,检测截面、定位面等,并简单绘制其二维示意图。
由于车身覆盖件以自由曲面为主的特点,“实物反求”是目前建模的通用方法。反求即依据已经存在的工件或实物原型,用激光扫描仪进行数据采集,并经过数据处理、三维重构等过程,构造具有具体形状结构的原型模型的方法。
我们用激光扫描仪对标准的工件表面进行扫略,采集到以点云为主的件表面特征信息,将点坐标转换到车身坐标下,用surfacer软件处理点信,得到工件表面曲面的特征曲线,从而生成最终的自由曲面模型;同时可以通过点云到曲面的最大最小距离来检测所生成的原形模型。应注意的是,此时所得到的模型是没有厚度的片体模型,要根据扫描仪扫略的表面分清该模型为工件的内或外表面,这对于检具体的设计尤为重要。

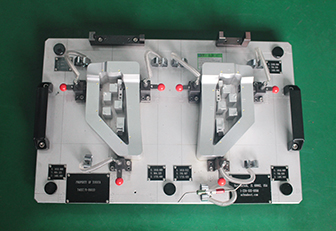

jianju336-7

2、间隙面的设计
实现检具对工件自由曲面的检测,一般使检具体的表面与工件内表面保持一定的数值。数控加工机床能按照所设计的型面数模达到较高精度的要求,实际检测时通过检具型面配合专用的量具往复移动即可测量出工件曲面的偏差。
方法主要有两种,设计所对应的检具时:①检具体表面沿工件外轮廓切向向外延;②沿工件外轮廓法向方向向下延伸。在通用的CAD软件(如UG)中,将工件表面向内偏置一定距离。
